Les cellules GEN4 21700 dépassent les 7 000 mAh dans des conditions de tension prolongée ; ce que révèlent réellement les données

Des essais de tension prolongés ont mis en évidence une marge de capacité supplémentaire dans les cellules 21700 à base de silicium de quatrième génération, ouvrant ainsi la voie à de nouvelles possibilités de conception qui dépassent les limites de fonctionnement habituelles des batteries lithium-ion.

MONTRÉAL — Les derniers résultats d'essais de HPQ Silicium de son partenaire Novacium viennent enrichir les données sur les performances de la technologie GEN4 : dans le cadre d'un protocole de décharge profonde prolongée (4,2 V–0,55 V, 0,5C, 25 °C), les mêmes cellules cylindriques 21700 qui affichaient auparavant une capacité de 6 696 mAh dans des conditions standard ont désormais atteint jusqu’à 7 030 mAh avec une coupure prolongée à 0,55 V, tandis que le test de cycles de décharge profonde (4,2 V–0,55 V) démontre une rétention de capacité supérieure à 96 % sur 70 cycles.

Ces résultats n'ont pas été obtenus en modifiant le matériau ou la cellule. Ils ont été obtenus en modifiant la fenêtre de tension. Cette distinction est importante, et c'est le thème central de cette note technique.

Comprendre le protocole de tension étendue
Les tests standard sur les batteries lithium-ion définissent la plage de tension utilisable entre 4,2 V (pleine charge) et 2,5 V (fin de décharge). Ces limites ne sont pas arbitraires : elles reflètent les seuils de stabilité des anodes à base de graphite et des systèmes électrolytiques conventionnels. Une décharge en dessous de 2,5 V dans les cellules à base de graphite comporte un risque de dissolution du collecteur de courant en cuivre, de dépôt de lithium métallique lors de la recharge et d'une perte de capacité accélérée.

Les matériaux à base de silicium se comportent différemment. Les propriétés électrochimiques du silicium permettent l'extraction du lithium à des potentiels plus bas que ceux du graphite, ce qui signifie qu'une capacité significative peut rester disponible en dessous de 2,5 V, à condition que le système puisse supporter cette plage étendue sans subir de dégradation mécanique ou chimique. Le test étendu GEN4 a utilisé un seuil de coupure de 0,55 V, soit environ 2 V en dessous du seuil standard.

Le fait que la cellule GEN4 conserve un comportement cyclique stable sur 70 cycles dans des conditions de décharge profonde (4,2 V–1 V, 0,5 C), avec une rétention de capacité supérieure à 96 %, revêt une importance technique considérable. Cela suggère que l'architecture du matériau GEN4 conserve son intégrité structurelle et électrochimique dans des conditions de fonctionnement qui seraient incompatibles avec les anodes en graphite classiques.

Interprétation de la courbe de décharge : profil de tension et densité énergétique
Le graphique 1 présente la courbe de décharge galvanostatique de la cellule GEN4 21700 selon le protocole de tension étendu (4,2 V – 0,55 V, 0,1 C, 25 °C). Plusieurs caractéristiques de cette courbe méritent une attention particulière.

Le plateau de tension compris entre 4,2 V et environ 3,0 V est large et stable, ce qui est caractéristique des anodes à base de silicium bien structurées fonctionnant dans leur fenêtre de lithiation primaire. La pente progressive observée dans la plage de décharge intermédiaire reflète la délithiation progressive de la phase de silicium, ce qui diffère du profil plus plat typique des systèmes à dominante graphite. En dessous de 2,5 V, seuil de coupure conventionnel en fin de décharge, la courbe continue de fournir une capacité utilisable jusqu'à 0,55 V, confirmant qu'une activité électrochimique significative persiste bien au-delà de la fenêtre de fonctionnement standard.

La capacité utile totale atteint 7 030 mAh à une tension de coupure de 0,55 V. À titre de référence, ce même matériau GEN4 affichait auparavant une capacité de 6 696 mAh dans des conditions standard (4,2 V–2,5 V), ce qui signifie que cette plage étendue permet de récupérer environ 334 mAh supplémentaires, soit environ 5 % d'énergie en plus par cycle. Les cellules 21700 à base de graphite disponibles dans le commerce offrent généralement entre 4 800 et 5 000 mAh dans des conditions standard [2], ce qui place le GEN4 à un niveau supérieur de 40 à 46 % par rapport à la référence actuelle en graphite, avant même de tenir compte des gains liés au protocole étendu.

Les densités énergétiques mesurées, respectivement de 330,9 Wh/kg et 937,5 Wh/L, placent la cellule GEN4 dans le haut du classement des performances actuelles des batteries lithium-ion. Ces valeurs reflètent l'aire intégrée sous la courbe de décharge sur toute la plage étendue et sont directement visibles dans l'encart du graphique 1. Elles constituent une avancée par rapport aux 319,9 Wh/kg et 906,2 Wh/L précédemment rapportés dans des conditions standard, grâce à la capacité supplémentaire accessible en dessous de 2,5 V, combinée à la tension relativement stable maintenue sur toute la plage de décharge étendue.

Le point rouge sur le graphique 1 indique la capacité maximale de 7 030 mAh à 0,55 V.

Ce qu'implique la stabilité cyclique dans des conditions extrêmes
La stabilité cyclique n'est pas garantie en cas de fonctionnement en dehors des limites de tension conventionnelles. Pour les matériaux à base de silicium en particulier, un fonctionnement dans des conditions de décharge profonde peut amplifier les contraintes mécaniques liées à l'expansion volumique lors de la lithiation et à la contraction lors de la délithiation. Si l'architecture du matériau n'est pas conçue pour supporter ces contraintes sur une plage plus large, les taux de dégradation augmentent considérablement.

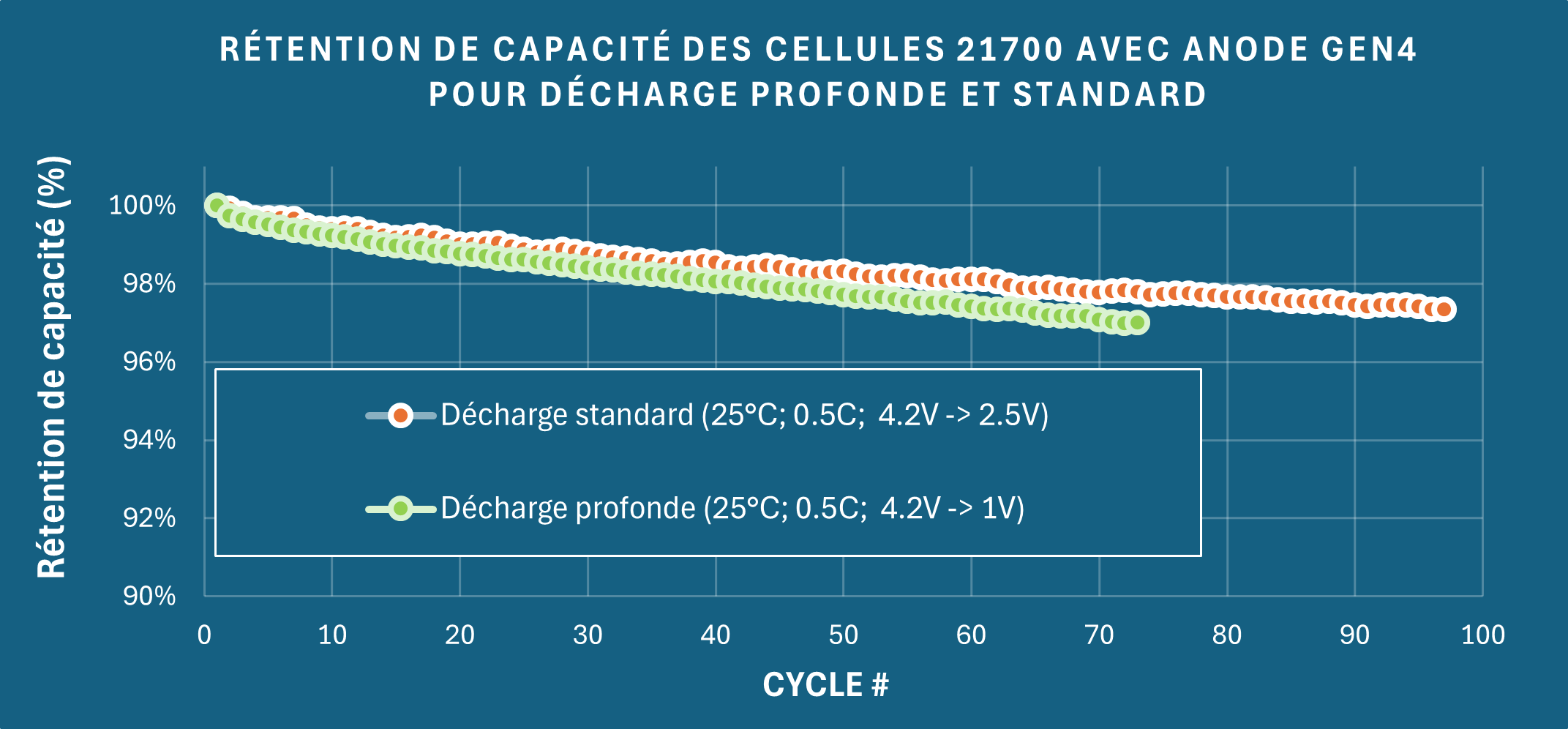

Le fait que la capacité soit restée supérieure à 96 % après 70 cycles dans des conditions de décharge profonde (4,2 V–1 V, 0,5 C) n'est donc pas simplement le résultat d'un cycle de charge-décharge, mais un indicateur de la résilience mécanique et électrochimique. Le graphique 2 illustre directement ce comportement : les courbes de décharge standard et de décharge profonde conservent toutes deux des trajectoires remarquablement stables sur 70 cycles, le protocole de décharge profonde ne présentant qu'une perte de capacité légèrement supérieure à celle du protocole standard. Cela confirme que la structure de GEN4, qui utilise une architecture graphite-silicium plutôt que du silicium pur, continue de gérer efficacement l'expansion volumétrique même lorsque la fenêtre de tension est considérablement élargie.

Cela va dans le sens de la logique de conception qui sous-tend GEN4 : les gains de performance sont obtenus grâce à une ingénierie des matériaux maîtrisée, et non par une augmentation aveugle de la teneur en silicium qui compromettrait inévitablement la stabilité. Les résultats obtenus avec des tensions étendues apportent une preuve supplémentaire que cette architecture dispose d'une marge de manœuvre significative au-delà de la plage de fonctionnement standard.

Implications opérationnelles : un gain d'autonomie de 5 %
Du point de vue des applications, les quelque 334 mAh disponibles dans la plage de tension étendue se traduisent par un gain d'autonomie d'environ 5 % par cycle de charge, par rapport au résultat de la norme GEN4, qui est déjà à la pointe du secteur. Si 5 % peuvent sembler modestes en valeur absolue, cela représente un gain opérationnel non négligeable pour les applications soumises à des contraintes énergétiques.

Prenons l'exemple des drones à longue autonomie, pour lesquels la portée de mission et la capacité de charge utile sont directement limitées par la densité énergétique. Une augmentation de 5 % de l'énergie utilisable, sans accroître le poids des cellules ni le volume du système, se traduit directement par une prolongation de la durée de vol ou par une augmentation de la marge de charge utile. Une logique similaire s'applique aux systèmes d'alimentation portables, aux outils industriels et aux plateformes de mobilité électrique du dernier kilomètre, où le nombre de cycles et l'énergie par cycle constituent les principales variables de performance.

Pour concrétiser ce gain dans les applications sur le terrain, il faudrait des systèmes de gestion de batterie (BMS) conçus pour fonctionner en toute sécurité jusqu'à la tension de coupure de 1 V, une exigence non négligeable qui s'écarte de la conception standard des BMS. Cependant, les données indiquent que cette capacité existe au niveau des cellules et que la conception future des systèmes pourrait permettre d'exploiter cette marge de capacité grâce à des circuits de protection adaptés.

Portée plus large : les anodes à base de silicium et l'espace de conception de tension
Ces résultats sur l'élargissement de la plage de tension soulèvent également une question de conception plus générale : comment les systèmes de batteries doivent-ils être conçus lorsque le matériau de l'anode permet une plage de fonctionnement électrochimique plus large que celle héritée des contraintes de l'ère du graphite ?

La conception classique des cellules lithium-ion a été façonnée par les limites électrochimiques du graphite. Les limites de tension inscrites dans les protocoles d'essai standard, les micrologiciels des systèmes de gestion de batterie (BMS) et les spécifications des cellules reflètent en grande partie le comportement du graphite. Les matériaux à base de silicium ne sont pas soumis aux mêmes contraintes : ils présentent des potentiels de lithiation différents, des cinétiques d'expansion différentes et, comme l'indiquent les résultats GEN4, la capacité de rester électrochimiquement actifs à des tensions de décharge plus faibles.

Cela suggère que la frontière d'optimisation pour les cellules à base de silicium ne se résume pas simplement à augmenter la capacité nominale dans le cadre des normes existantes. Il pourrait exister un espace de conception parallèle, dans lequel les plages de tension, la logique du système de gestion de batterie (BMS) et l'architecture des cellules seraient conçues conjointement en fonction des propriétés réelles des anodes à base de silicium, plutôt que sur la base d'hypothèses héritées du graphite. Les performances de la GEN4 dans des conditions extrêmes constituent un premier indice de ce que cet espace de conception pourrait receler.

Limites et prochaines étapes
L'ensemble de données sur 70 cycles offre un premier aperçu solide de la stabilité dans des conditions de décharge profonde. Une évaluation complète des performances nécessiterait des données sur une durée de vie prolongée (> 300 cycles), une caractérisation de la capacité de décharge à des taux de charge (C-rates) plus élevés, une spectroscopie d'impédance sur l'ensemble des cycles pour évaluer l'augmentation de la résistance interne, ainsi qu'une cartographie du comportement thermique en cas de décharge prolongée. Ces mesures sont toujours en cours.

Il convient également de noter que le protocole étendu utilisé ici ne constitue pas actuellement une méthodologie de test standard dans le secteur ; il n'est donc pas aisé de procéder à une comparaison directe avec les spécifications des concurrents. Il est préférable d'interpréter ce résultat comme un indicateur des performances du matériau plutôt que comme une spécification de produit directement applicable.

Ce que les données démontrent avec certitude, c'est que l'architecture des matériaux GEN4 reste stable tant sur le plan structurel qu'électrochimique dans des conditions de fonctionnement dépassant largement les limites habituelles des batteries lithium-ion, et que les gains de performance observés dans des conditions standard se maintiennent et s'amplifient lorsque la plage de tension est élargie.

Ces résultats s'inscrivent dans la lignée du programme de développement GEN4 de Novacium et viennent étayer les efforts de commercialisation menés actuellement HPQ Siliciumsous la marque ENDURA+. D'autres données techniques seront publiées au fur et à mesure de l'avancement des essais de validation.

SOURCES DE RÉFÉRENCE
[1] Résultats de tests de capacité internes réalisés sur une cellule 21700 fabriquée à partir de matériaux GEN4 par un partenaire industriel, dans des conditions de cycles de décharge profonde prolongés (0,1 C, 4,2 V–0,55 V, 25 °C, 50 cycles), comparés à des données accessibles au public. Ces résultats n’ont pas été vérifiés de manière indépendante et peuvent ne pas être représentatifs des performances commerciales.
[2] https://www.molicel.com/inr-21700-m65a/, https://diy500amp.com/products/feb-21700-battery-cell-6500mah-13a-ultra-high-capacity-energy-cell, https://www.nitecore.fr/batterie-rechargeable-21700-haute-performance-capacite-6000mah-36v-c2x40494744, https://ir.amprius.com/news-events/press-releases/detail/124/amprius-ships-new-high-performance-6-3ah-silicon-anode-cylindrical-cell-to-fortune-500-company, https://imrbatteries.com/products/eve-58e-21700-5800mah-18a-battery
[3] https://www.nature.com/articles/s41598-021-85575-x
[4] Cette déclaration constitue une information prospective et est soumise à des risques et incertitudes liés au développement
